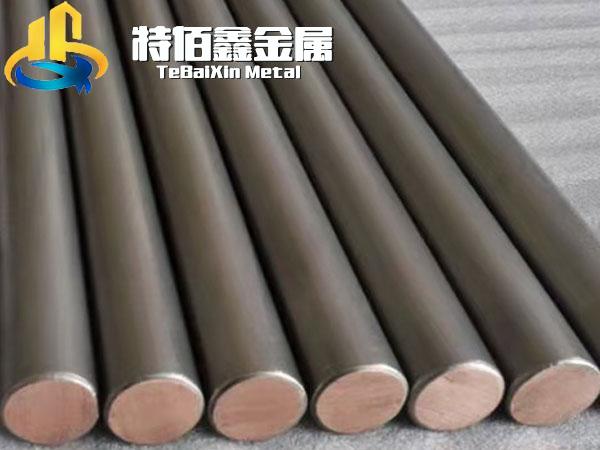

钛铜复合棒又称钛包铜棒，是在铜棒上包覆一定厚度的钛层，为金属阳极的主要部件。它将铜的优良导电性和钛的优异耐腐蚀性融为一体，主要应用在较强腐蚀工况条件下的电解、电镀、湿法冶金及金属阳极电解槽方面，它一方面发挥中间材料铜材优良的导电性能，另一方面发挥包覆层材料的耐蚀性，是一种优质的电极材料。复合棒复合强度达到135Mpa，拉剪强度达到180—260Mpa，具有良好的导电性能，复合棒微电阻为7.77×10—6Ω，可大幅减少电解液、电镀液的污染，节省能耗，改善环境，为节能环保性电极材料。并可根据用户要求生产不同规格的圆形、鼓形、方形、扁形等复合棒，还可进行不同形状的弯曲及组焊。

钛铜复合棒的性能：钛铜复合棒作为金属阳极的主要部件，其作用有以下3点：

一：支撑阳极；钛铜复合棒具有一定的强度和抗弯曲性能，复合棒材的屈服强度达到128MPa，充分满足生产设计要求。

二：优良的导电性；采用爆炸+轧制法生产工艺使钛铜能完全紧密复合，不产生脱层因此具有良好的导电性能，复合强度达到135Mpa，而微电阻为7.77×10—6Ω。

三：耐腐蚀性，钛铜复合棒外层直接与电解介质接触，外层的纯钛具有优异的抗腐蚀性能（见后表），其寿命比其它材料电极长10倍以上。

执行标准：GB/T12769—2003

覆层材料：钛Ti、镍Ni、锆Zr、不锈钢（316L）等 基层材料：紫铜（T2）、无氧铜（TU2）、铝（AL）等

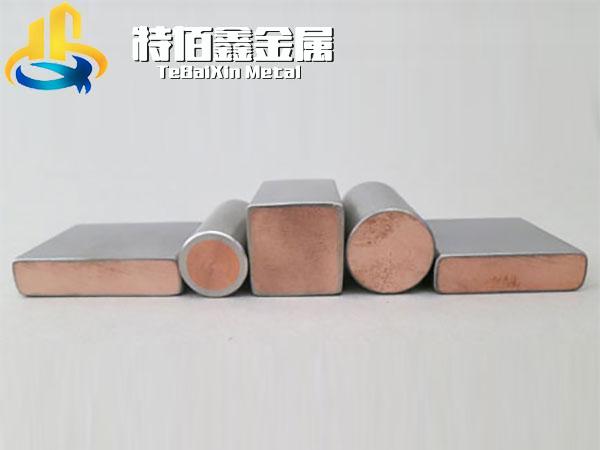

端面形状及规格（mm） 圆形：φ（2～80）×（0.5～3.0） 鼓形：φ（25、27、29、32、34）×14×（1.0～2.0） 方形：边长（10～40）5 扁形：长（10～100）×宽（10～30） 圆角过渡R（3～5）

钛铜复合棒铜的化学成分应符合GB/T5231相应牌号的规定，钛的化学成分应符合GB/T15073或GB/T3620相应牌号的规定。钛铜复合棒的检验采用超声波探伤检测 。
